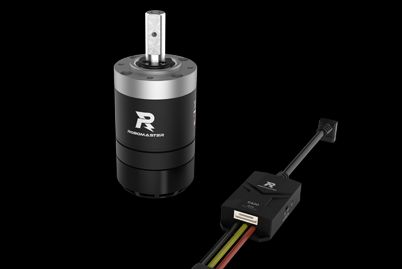

M3508减速电机套装

M3508减速电机套装为高性能机器人平台而生,小巧的体积提供强劲动力与丰富的智能保护。电机与减速器完美匹配,配备定制FOC电调,可广泛应用于机器人移动平台动力、驱动模块等机构,助你把握先机。

技术参数

  • M3508减速电机套装参数

    额定电压:24V

    空载转速:482rpm

    持续最大扭矩:2.8Nm

    2.8Nm下最大转速:469rpm

    使用环境温度:0~50℃

  • M3508直流无刷减速电机参数

    重量:365g

    外径:42mm

    总长度:98.4mm

    输出轴:D型带螺纹孔

    输出轴直径:10mm

  • C620无刷电机调速器参数

    额定电压:24V

    重量:35g

    尺寸(长宽高,不含线):49.4*25.8*11.5mm

    带线总长度:359mm

    信号类型:CAN指令、PWM

    最大持续电流:20A

  • M3508附件包清单

    集线板1个

    绝缘贴片1个

    线材(线数*长度/mm*数量):

    开发板连接 8*400*1

    XT60电源线(母头) 2*300*1

    XT30电源延长线 2*150*4

    长款M3508电机7-Pin数据线 7*320*4

    长款C620电调CAN信号线 2*430*4

    M3508电机三相动力延长线:3*150*4

文档下载

  • RoboMaster M3508 直流无刷减速电机混控教程V1.0.pdf

    2017-10-17下载

  • C620电调Demo程序V1.0.rar

    2017-09-13下载

  • RoboMaster C620无刷电机调速器使用说明V1.01(中英日).pdf

    2017-08-31下载

  • RoboMaster M3508附件包使用说明V1.0(中英日).pdf

    2017-08-31下载

  • RoboMaster M3508直流无刷减速电机使用说明V1.0(中英日).pdf

    2017-08-31下载

  • C620无刷电机调速器(STEP).zip

    2017-08-15下载

  • M3508附件包_集线板(STEP).zip

    2017-08-15下载

  • M3508直流无刷减速电机(STEP).zip

    2017-08-15下载

开发者套件

  • QM3508套装的适用范围?

    AM3508主要面向行业应用市场,具备强劲的动力和伺服性能,可服役于物流搬运、机器人等领域。适用于10-50Kg重量级的机器人移动平台和执行机构。

  • QM3508电机有什么特点?

    A搭配C620电调使用时,具有位置反馈、温度检测和信息存储的功能。

  • Q作为动力电机使用时推荐与M3508搭配使用的DJI电调有哪些?

    A推荐: Takyon Z650电调和Takyon Z660。

  • QM3508电机可否兼容820电调、C620电调是否兼容RM3510电机?C620电调是否可以驱动RM2310&2006电机?C620电调可否驱动其他电机?M3508电机可否搭配其他电调使用?

    A暂时没有做以上兼容处理。C620电调只能与M3508电机成套搭配使用;M3508电机可以使用推荐的DJI电调做为一般动力电机使用。

  • QC620电调有什么特点?

    A1) 支持两种可选控制方式
    50-500Hz的PWM(脉宽调制)信号控制
    CAN总线指令控制
    2) 最高支持20A的持续电流
    3) 支持对总线上的电调快速设置ID
    4) 支持通过CAN总线获取电机温度、转子位置和转子转速等信息,切换电机时可无需进行霍尔校准
